Ремонт, нова проводка, і ось ви стоїте перед вибором електрощита. В магазині очі розбігаються: 6 модулів, 12, 24, 36… Продавець радить «візьміть більше, не помилитесь», електрик каже «вистачить маленького», а сусід хвалиться щитком на 72 модулі. Давайте розберемося раз і назавжди: який розмір щита реально потрібен для квартири і чому краще один раз купити нормальний, ніж потім переробляти.
Якщо коротко: для типової 2-3 кімнатної квартири оптимально 24-36 модулів. Менше — доведеться економити на захисті, більше — переплата за повітря в щитку. Один з кращих варіантів — Hager Volta VU24UA, встроєний щит на 24 модулі з металевими дверцятами, який ідеально підходить для сучасної квартири з повним комплектом захисту.
Але давайте детально — як правильно розрахувати кількість модулів, чому металеві дверцята краще пластикових і які помилки роблять 90% людей при виборі щита.
Що таке модуль і скільки їх займає кожен пристрій
Модуль — це стандартна одиниця ширини в електрощиті. 1 модуль = 17,5 мм (або округлено 18 мм). Всі пристрої в щитку вимірюються в модулях.
Скільки модулів займають різні пристрої:
- Однополюсний автомат — 1 модуль
- Двополюсний автомат — 2 модулі
- Триполюсний автомат — 3 модулі
- УЗО двополюсне — 2 модулі
- УЗО чотириполюсне — 4 модулі
- Дифавтомат двополюсний — 2 модулі (рідше 3-4)
- Реле напруги — 2-3 модулі
- Лічильник електроенергії — 4-8 модулів
- Крос-модуль (для автоматики) — 2-4 модулі
Тепер можна порахувати, скільки місця потрібно для вашої квартири.
Розрахунок кількості модулів для типової квартири
Візьмемо для прикладу стандартну 2-кімнатну квартиру і порахуємо по-мінімуму та по-максимуму.
Мінімальний набір (небезпечно, але дешево):
- Вступний автомат 2P — 2 модулі
- УЗО загальне — 2 модулі
- Автомати на групи (5 шт × 1P) — 5 модулів
- Разом: 9 модулів
Це критичний мінімум. Ніякого резерву, ніяких додаткових захистів. Одне УЗО на всю квартиру — це взагалі жах.
Нормальний набір (оптимально для 2-кімнатної):
- Вступний автомат 2P — 2 модулі
- Реле напруги — 3 модулі
- УЗО на ванну — 2 модулі
- УЗО на кухню — 2 модулі
- УЗО на кімнати — 2 модулі
- Автомат освітлення (3 × 1P) — 3 модулі
- Автомати розетки (6 × 1P) — 6 модулів
- Автомат плита 2P — 2 модулі
- Резерв — 2 модулі
- Разом: 24 модулі
Ось це вже нормальний щиток з повноцінним захистом.
Максимальний набір (преміум з автоматикою):
- Вступний автомат 2P — 2 модулі
- Лічильник — 6 модулів
- Реле напруги — 3 модулі
- УЗО протипожежне — 2 модулі
- Дифавтомати (4 × 2 модулі) — 8 модулів
- Автомати (10 × 1P) — 10 модулів
- Імпульсні реле — 2 модулі
- Резерв — 3 модулі
- Разом: 36 модулів
Це рішення для тих, хто хоче максимум безпеки та зручності.
Чому краще взяти щит з запасом
Найчастіша помилка — купити щит «впритул». Порахували 18 модулів, купили на 18. А потім:
- Захотіли поставити кондиціонер — потрібен окремий автомат (+1 модуль)
- Купили посудомийку — потрібен дифавтомат (+2 модулі)
- Вирішили додати тепла підлога — ще автомат і УЗО (+3 модулі)
- Поставили бойлер — знову дифавтомат (+2 модулі)
- Захотіли розумний дім — реле, контролери (+4-6 модулів)
І що? Правильно — або громіздкий додатковий щиток поруч (некрасиво), або повна заміна щита (дорого і пильно).
Золоте правило: бери щит на 30% більше розрахункового.
Порахували 18 модулів — беріть на 24. Вийшло 24 — беріть на 36. Порожні місця закриваються заглушками, зате є куди розвиватися.
Встроєний vs навісний щит — що вибрати
Це вічна дилема. Давайте по фактах:
Встроєний (внутрішній) щит:
Плюси:
- Естетика — злитий зі стіною, не виступає
- Економія місця — не заважає в коридорі
- Безпека — не зачепиш, проходячи повз
- Престиж — виглядає дорого та професійно
Мінуси:
- Складний монтаж — потрібно довбати нішу
- Не для всіх стін — в гіпсокартон не поставиш
- Дорожчий монтаж — більше роботи
- Не перенесеш — раз і назавжди
Навісний (зовнішній) щит:
Плюси:
- Простий монтаж — прикрутив і готово
- Для будь-яких стін — хоч на гіпсокартон
- Можна перенести — якщо ремонт
- Дешевший монтаж — менше роботи
Мінуси:
- Виступає зі стіни — можна зачепити
- Займає місце — в вузькому коридорі заважає
- Естетика — виглядає простіше
Вердикт: Для квартири з ремонтом — однозначно встроєний. Для тимчасового житла, дачі, гаража — навісний.
Металеві дверцята vs пластик — несподівана правда
Здавалося б, яка різниця — метал чи пластик? Щит же в квартирі, не на вулиці. Але різниця величезна:
Металеві дверцята:
- Заземлення — металеві дверцята заземлюються, це додатковий захист
- Міцність — не тріснуть від удару або при затягуванні замка
- Вогнестійкість — при КЗ метал не загориться
- Довговічність — через 10 років як нові
- Герметичність — щільне прилягання, пил не потрапляє
- Статус — виглядає солідно та професійно
Пластикові дверцята:
- Дешевизна — на 20-30% дешевше
- Легкість — менше навантаження на петлі
- Ізоляція — не проводять струм (але це і мінус)
За 10 років експлуатації пластикові дверцята:
- Жовтіють від УФ та нагрівання
- Тріскаються на петлях
- Деформуються від температури
- Погано закриваються
Висновок: Металеві дверцята коштують на 1000-2000 грн дорожче, але це інвестиція в надійність та естетику на десятиліття.
Бренди щитів — на чому не варто економити
Щит — це основа всієї електрики. Якщо він поганий, то навіть найкращі автомати не врятують.
Що буває з дешевими щитами:
- DIN-рейка гнеться — автомати погано тримаються
- Пластик кришиться при свердлінні
- Дверцята перекошуються
- Замок ламається через рік
- Ущільнювач відклеюється
- Жовтіє та вигорає від нагріву
Топові бренди щитів:
- Hager — німецька якість, серія Volta одна з кращих
- ABB — швейцарська надійність
- Schneider Electric — французький стандарт
- Legrand — італійський дизайн
Середній сегмент:
- Eaton — непогана якість за свої гроші
- ETI — бюджетно, але пристойно

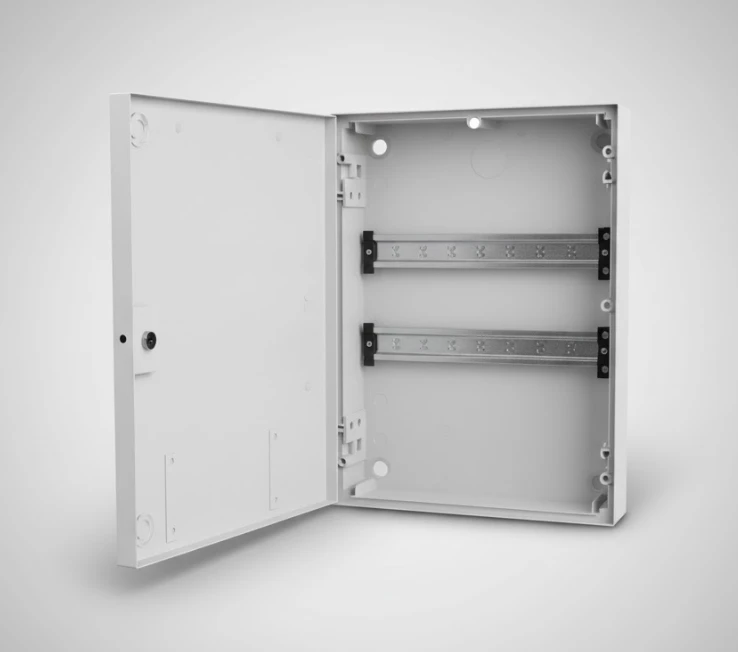

Наприклад, Hager Volta VU24UA — це:
- Міцний металевий корпус
- Надійні металеві дверцята
- Якісна DIN-рейка (не прогинається)
- Зручні кабельні вводи
- Можливість встановлення додаткових DIN-рейок
- IP30 захист (від пилу та дрібних предметів)
- 20+ років служби без проблем

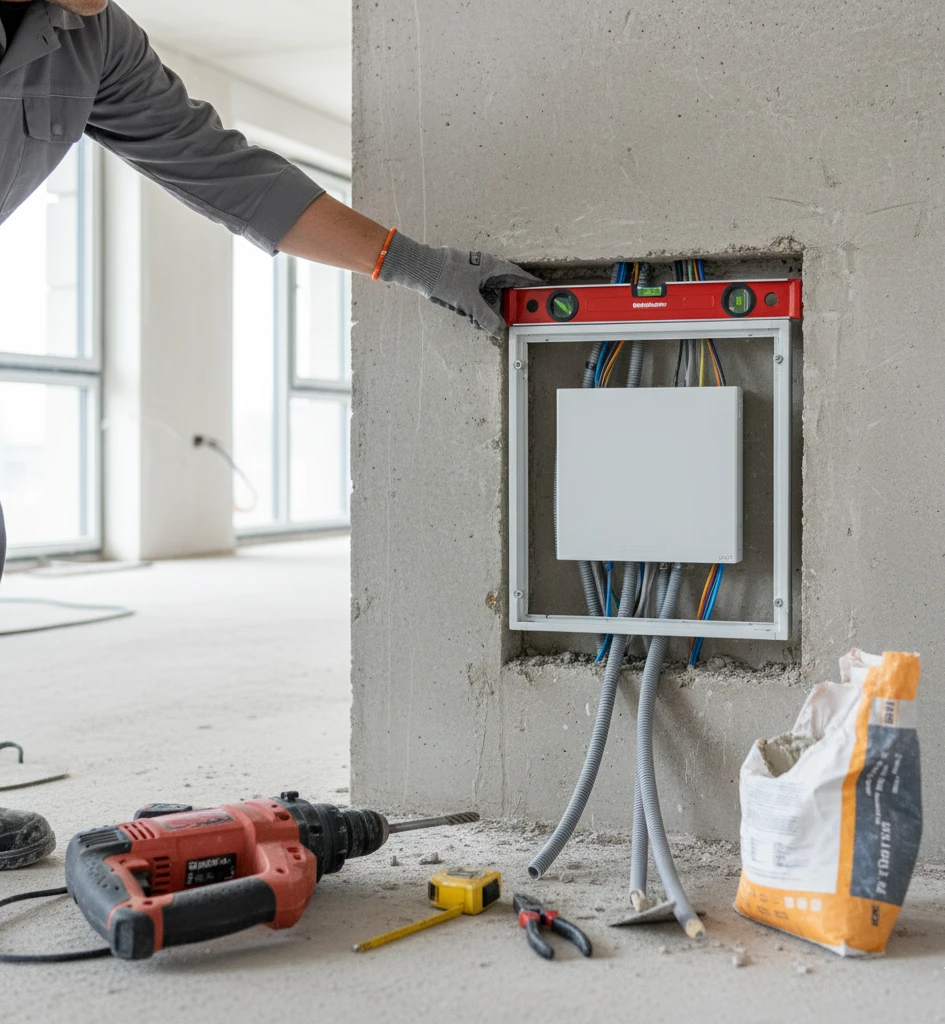

Монтаж встроєного щита — що потрібно знати
Встановлення встроєного щита — це не просто «вирізав дірку та вставив». Є нюанси:
1. Розмітка та розташування:
- Висота центру щита — 1,4-1,7 м від підлоги
- Не ближче 50 см від газових труб
- Не під/над умивальником чи раковиною
- Бажано біля вхідних дверей
2. Підготовка ніші:
- Розмір ніші = розмір щита + 2-3 см з кожного боку
- Глибина = глибина щита + 2 см (для кабелів)
- Обов’язково перевірити рівнем
3. Кріплення щита:
- Алебастр або гіпсова штукатурка для фіксації
- Монтажна піна по периметру (але не багато!)
- Перевірка рівнем на всіх етапах
4. Підведення кабелів:
- Всі кабелі заходять зверху або знизу
- Штроби під кабелі роблять із запасом
- Обов’язково маркування кожного кабелю
5. Фінішна обробка:
- Замазування щілин штукатуркою
- Встановлення декоративної рамки
- Наклейка схеми щита всередині дверцят
Помилки при виборі щита, які коштують дорого
Топ-7 помилок, які бачив кожен електрик:
- Купили найдешевший щит — через 2 роки дверцята не закриваються, DIN-рейка відвалилася, пластик пожовтів.
- Взяли «впритул» по модулях — через рік докупили кондиціонер, а поставити автомат нікуди. Довелося городити додатковий щиток.
- Не врахували лічильник — думали, він окремо стоятиме. А енергопостач вимагає в щитку. І де тепер 6-8 модулів взяти?
- Поставили в невдалому місці — за шафою, під стелею, в дитячій. Незручно обслуговувати або небезпечно.
- Заощадили на IP захисті — поставили IP20 у ванну. Волога, корозія, КЗ.
- Не подумали про естетику — величезний сірий навісний щит посеред коридору. Дружина в шоці.
- Забули про глибину — купили щит глибиною 5 см. А товсті кабелі 6 мм² не згинаються. Дверцята не закриваються.
24 модулі — для кого підходить ідеально
Щит на 24 модулі — це золота середина. Ось для кого він оптимальний:
- Квартира 40-80 м² — 1-3 кімнати
- Стандартний набір техніки — без надмірностей
- Сучасний захист — УЗО на кожну групу
- Невеликий резерв — 2-4 вільних модулі
- Бюджет середній — не мінімалізм, але без зайвого
Якщо у вас:
- Студія або 1-кімнатна — вистачить 12-18 модулів
- 3-4 кімнати — краще 36 модулів
- Будинок — від 48 модулів
- Розумний дім — від 48 модулів
Комплектація щита — що має бути всередині
Ідеальна комплектація щита на 24 модулі для 2-кімнатної квартири:
- Вступний двополюсний автомат — C32 або C40
- Реле напруги — захист від 380В та стрибків
- УЗО пожежне — 63А 100мА на ввід
- УЗО для ванної — 40А 10мА
- УЗО для кухні — 40А 30мА
- УЗО для кімнат — 40А 30мА
- Автомати освітлення — 10А (2-3 шт)
- Автомати розеток — 16А (4-6 шт)
- Автомат для плити — 32А (якщо електроплита)
- Нульова шина — на DIN-рейку
- Шина заземлення — обов’язково
- Гребінки — для акуратного монтажу
Підсумок: чек-лист вибору електрощита
Перед покупкою щита перевірте:
- ✅ Порахували всі модулі + 30% резерв
- ✅ Визначились: встроєний чи навісний
- ✅ Вибрали металеві дверцята (довше служать)
- ✅ Перевірили глибину щита (мінімум 8-10 см)
- ✅ Врахували місце для лічильника (якщо потрібно)
- ✅ Бренд надійний (Hager, ABB, Schneider)
- ✅ IP захист відповідає приміщенню
- ✅ Є кабельні вводи потрібного розміру
Висновок
Електрощит — це не те, на чому варто економити. Різниця між дешевим китайським щитом і якісним Hager Volta — це 3000-5000 грн. Але якісний щит:
- Прослужить 30+ років замість 5
- Не пожовтіє і не розвалиться
- Забезпечить надійний захист
- Виглядатиме естетично весь термін служби
Щит на 24 модулі — оптимальний вибір для більшості квартир. Не замало для повноцінного захисту, не забагато для переплати.
